閥塊的設計須知

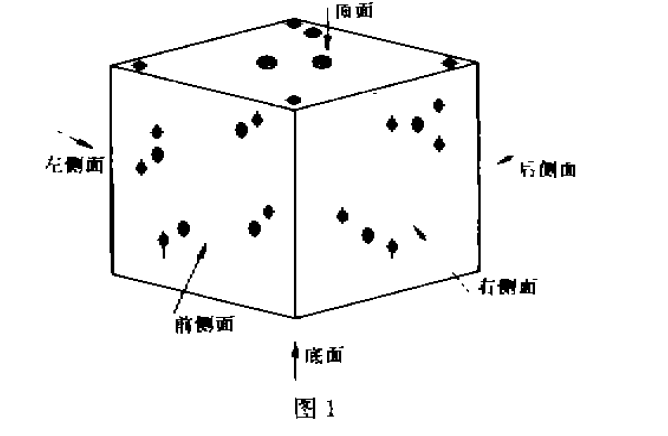

1.液壓閥塊共有六個表面（如圖一），其各表面功用如下：

1.1、頂面與底面

閥塊的頂面與底面為疊積接合面，表面布有公用壓力油孔P、公用回油孔O、泄漏油孔L以及四個螺栓孔。

1.2、前面、后面和右側面

（1）右側面：安裝經常調節的元件，有壓力控制閥類：如溢流閥、減壓閥、減壓閥等，流量控制閥類：如節流閥、調速閥等。

（2）前側面：安裝方向閥類，如電磁換向閥以及單向閥等；當壓力閥類和流量閥類在右側面安裝不下的時候，應安裝在前側面，以便調整。

（3）后側面：安裝方向閥類等不調整的元件。

1.3、左側面

左側面設有連接執行機構的輸出油口，外側壓點及其他輔助油口，如蓄能器油孔、接備用壓力繼電器油孔等。

2.閥塊的設計依據及注意事項

閥塊的油路應以液壓系統原理圖為依據。閥塊圖紙上應有相應的原理圖，原理圖除反映油路的連通性外，還要標出所有元件的規格型號、油口的名稱及孔徑，以便液壓閥塊的設計。

設計閥塊前首先要讀通原理圖，然后確定哪一部分油路可以集成。每個塊體上包括的元件數量應該適中。

設計閥塊時，應使油路盡量簡捷，同時要注意進、出油口的方向和位置。還要考慮到有垂直度或水平安裝要求的元件，必須保證安裝后符合要求。閥塊要設置一定數量的測壓點用于調試，對于大一點的閥塊要設置起吊螺釘孔。
